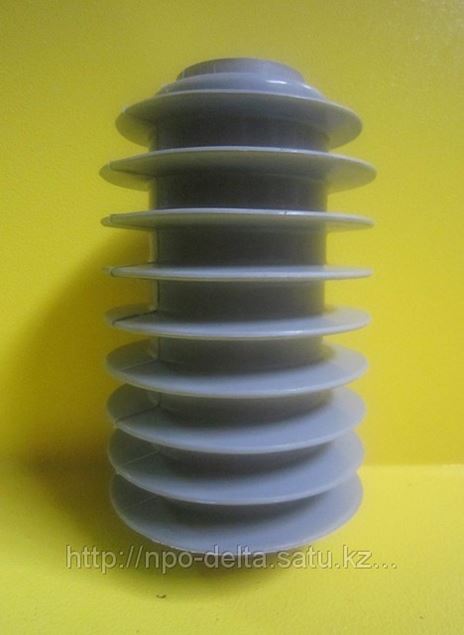

Ограничители перенапряжения нелинейные типа ОПНп-10КВ

Ограничитель перенапряжений нелинейный (далее – ограничитель) типа ОПНп-10КВ предназначен для защиты изоляции электрооборудования от коммутационных и атмосферных перенапряжений в сетях напряжением 10 кВ переменного тока частотой 50 Гц с изолированной или компенсированной нейтралью.

Ограничитель предназначен для работы в районах с умеренным и холодным климатом и промышленной атмосферой при сильном загрязнении внешней среды на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителей – не более 1000 м над уровнем моря.

Ограничитель представляет собой защитный аппарат опорно-подвесного исполнения, содержащий последовательно соединенные оксидно-цинковые варисторы, заключенные в герметизированный полимерный корпус.

Данные ограничители рекомендуется устанавливать взамен разрядников РВО-10, РВП-10, РВМ-10*, РВРД-10*.

Ограничитель перенапряжений соответствует требованиям технических условий ТУ 3414- 001-59487440-2003.

Характеристики ограничителей перенапряжений типа ОПНп-10 кВ
Наименование параметра Норма для исполнения по Uнд, кВ 1 2 3 Класс напряжения сети, кВ 10 Напряжение промышленной частоты, приложенное к ограничителю, допустимое в течение времени, кВдейств: 10,5 11,5 12,0 Напряжение промышленной частоты, приложенное к ограничителю, допустимое в течение времени, кВдейств:
а) 20 мин.
б) 10 с
в) 1 с
г) 0,15 с
12,2
14,1
15,5
16,3
12,8
14,8
16,2
17,0
13,3
15,4
16,9
17,8 Номинальный разрядный ток (грозовой импульс тока 8/20 мкс), А 10000 Классификационное напряжение при активной составляющей переменного тока 1 мА, кВ ампл., не менее 450 Остающееся напряжение, кВ, не более, при токе грозовых перенапряжений с амплитудой:
а) 1000 А
б) 5000 А
в) 10000 А
г) 20000 А
28,8
30,4
32,3
37,3
32,1
34,0
36,6
42,3
34,0
36,0
38,8
44,9 Остающееся напряжение, кВ, не более, при токе коммутационных перенапряжений на волне 30/60 мкс с амплитудой:
а) 150 А
б) 500 А
24,5
26,0
27,2
29,0
29,2
31,0 Остающееся напряжение, кВ, не более, при быстро нарастающих импульсах тока 1/10 мкс с амплитудой 10000 А 34,6 39,2 41,5 Пропускная способность ограничителя:
а) 20 импульсов тока прямоугольной формы длительностью 2000 мс с амплитудой, А
б) 20 импульсов тока 8/20 мкс с амплитудой, А
в) 2 импульса большого тока 4/10 мкс с амплитудой, кА
450
10000
100 Классификационное напряжение при активной составляющей переменного тока 1 мА, кВ ампл., не менее 18,5 20,3 21,1

* Используется только при параллельном подключении не менее двух ОПН.

Габаритные размеры ограничителей перенапряжений типа ОПНп-10кВ
Тип ограничителя Н-1 (УХЛ 1)/(УХЛ 2), мм Н-2 (УХЛ 1)/(УХЛ 2), мм ОПНп-10 кВ опорный 180/120 190/130
