Торкрет - установка MPCS 4, Астана

• Для укрепления стен строительных объектов • Транспортировки и нанесения сухих смесей на стены • Бетонирование склонов • Ремонт опор мостов • Гидроизоляционны

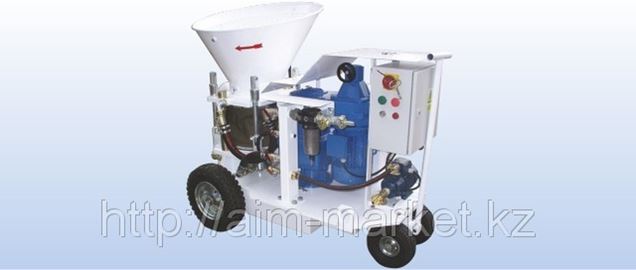

Торкрет - установка

MPCS 4

Предназначение

· Для укрепления стен строительных объектов

· Транспортировки и нанесения сухих смесей на стены

· Бетонирование склонов

· Ремонт опор мостов

· Гидроизоляционные работы

· Нанесение огнеупорных бетонов на стены сталеплавительных ковшей

Торкрет-установка MPCS 4 произведена с применением самых современных технических знаний в области конструирования и безопасности обслуживания и является очередной из благополучной серии в продукции фирмы СтройставЦМ. Она предназначена для строителей транспортных сооружений, тоннелей а также для крупных металлургических цехов особенно для сталеплавильных заводов с непрерывной разливкой стали.

Массивная конструкция и расстановка отдельных компонентов позволяют удобного проводить текущий ремонт и повышают надежность оборудования.

Торкрет-установка MPCS 4 предназначена для подачи и нанесения сухих бетонных смесей на стены тоннелей, в процессе восстанавления опор мостов, для гидроизоляционных бетонировочных работ, для доставки и нанесения жароупочных бетонов на стены сталеплавильной печи, ковша, которые могут находиться на рабочей температуре либо могут охлаждаться.

Торкрет-установка MPCS 4 оснащена массивными колёсами и передней управляемой колёсной парой, что позволяет с ней удобно манипулировать. В случае применения Торкрет-установки MPCS 4 на стабильном рабочем месте, можно поставить её без ходовой части с приспособлением для манипуляции при помощи высокоподъёмной тележки.

Загрузка торкрет-установки MPCS 4 смесью идёт из мешков или, при помощи вспомогательной конструкции, из высокообъёмных мешков (типа Биг-Бег).

Управлять установкой можно из места, предназначенного для обслуживающего персонала, или при помощи дистанционного управления работником, обслуживающим цемент-пушку до расстояния 100 м.

Принцип работы

Нижний воздух

Выход в шланг

Верхний воздух

Воронка

Вибратор

Лопатка

Эжектор

Турникет

Рис. 1

Смесь, поставляемую в мешках, загрузить в воронку. Воронка оснащена вибратором, который способствует хорошей загрузке смеси в камеры дозировочного турникета. Вращающимся движением турникета камера заполненная смесью поступает в позицию, в которой её сжатый воздух толкатет в эжектор. В эжекторе смесь следующим воздухом проталкивается через транспортный шланг в цемент-пушку, где идёт увлажнение сухой смеси распыленной водой и после этого смесь бросает на бетоном обрабатываемое место. Смесь наносится большой скоростью, что позволяет получить её отличную адгезию на обрабатываемой поверхности.

Принцип увлажнения смеси в цемент-пушке

Смесь бетона с воздухом

Смесительный мундштук

Вода

Рис. 2

Технические параметры машины

эксплуатационная мощность

0,22-4,0 м³/час

мощность элекродвигателя

4 кW

система питания

3х380 V + PEN 50 Гц

крупность зерна трансп. материала

8 мм для толщины слоя до 50мм

16 мм для толщины слоя более 50мм

диаметр транс. трубопровода

DN = 40 мм

трансп. расстояние горизонтальное

80 – 250 м для сыпучих материалов

80 – 150 м для бетонных растворов

трансп. расстояние вертикальное

28 – 30 м для сыпучих материалов

25 - 28 м для бетонных растворов

длина

1480 мм

ширина

840 мм

высота

1300 мм

вес

650 кг

Требование к источнику сжатого воздуха

давление воздуха

0,4-0,6 МРа

расход воздуха при трансп. расстоянии до 40 м

6-8 м³/мин

Комплектация:

1 Диск уплотнительный верхний

1 Диск уплотнительный ижний

1 Муфта

4 Хомут

2 Уплотнение

4 Уплотнение

4 Уплотнение

1 Вилка штепсельная

1 Солидол нагнетатель 125

1 Ключ гаечный 24/27

1 Муфта

2 Муфта

4 Хомут

1 Пистолет для торкрета

1 Дистанционное управление

1 Шланг Ду 40мм/20м

1 Шланг для воды Ду 19мм/20м

1 Ключ гаечный 36

Стоимость:

Срок поставки:

Условия оплаты:

Гарантия:

17 701 евро

5 дней (до 9 недель, при отсутствии на складе)

100 % Предоплата

12 месяцев
